Установка передних датчиков парковки на Рено Флюенс

Данная статья является продолжением установки системы парктроника с датчиками для заднего и переднего бампера.

Описание установки блока в багажнике и датчиков в задний бампер находится здесь.

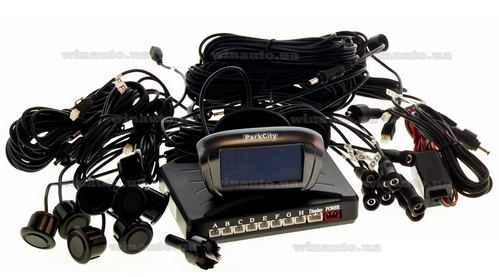

Установка проводится на примере Renault Fuence. Парктроник -  ParkCity PC 818/З05L Tallinn

Оригинальный код Renault: 7711471444 (Парковочный радар tallinn 820/305l black)

Процедуру установки передних датчиков парктроника на Рено Флюенс (или другой модели), можно совместить с несколькими доработками, например:

• Установка защитных сеток в бампер
• Установка газового упора для капота
• Установка обратного клапана для омывателей стекол
• Чистка дренажа на Рено Флюенс

Цены на запчасти Рено для производимых работ, вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Процедура установки датчиков парковки в передний бампер Renault Fluence

• Для начала работ лучше снять передний бампер. Порядок действий:
• снимаем защиту картера (два винта с шестигранными головками на 10)
• выкручиваем 6 винтов TORX, которые крепят бампер под капотом (самые удобные для откручивания винты): из них два крайних — короткие, остальные — длинные

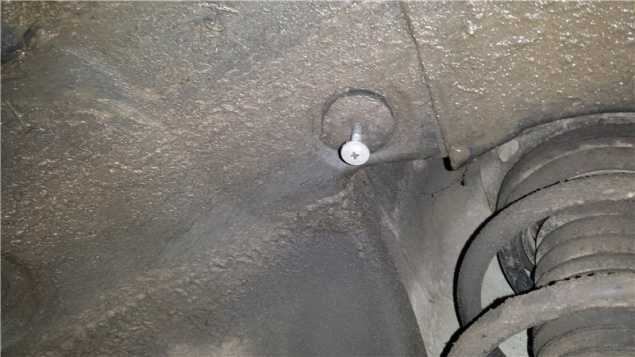

• откручиваем три винта в передней части левого подкрылка и два в передней части правого (колёса снимать не нужно, достаточно вывернуть их)
• отгибаем подкрылки Флюенс и находим винты, которые держат бампер
• сдергиваем бампер по бокам

Далее аккуратно снимаем бампер вниз, отключая все разъемы с левой стороны (см фото)

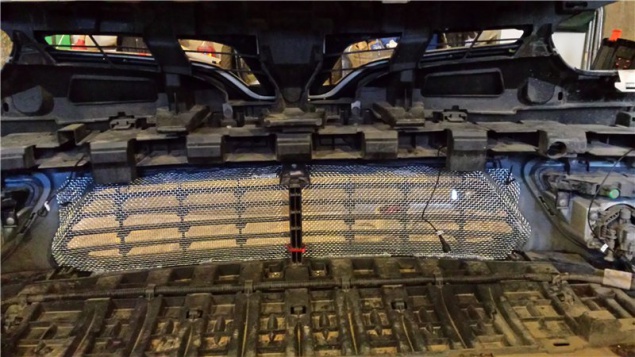

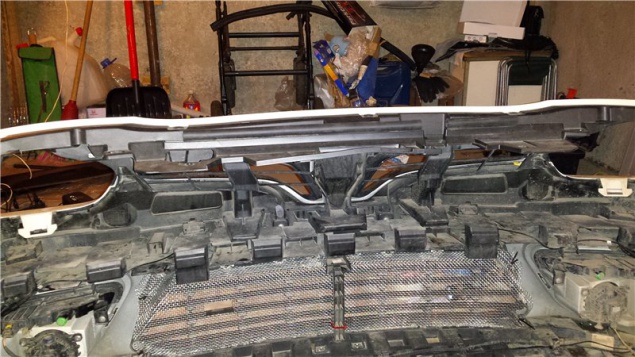

В процессе можно установить защитные сетки от камней. Процесс установки элементарный.

Сетку вырезаем по размеру и крепим. Можно закрепить при помощи пластмассовых стяжек или клеевого пистолета.

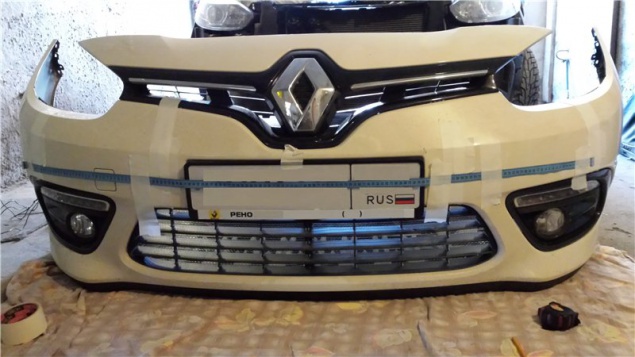

Далее делаем разметку на бампере для сверления отверстий. Использовать лучше гибкий сантиметр, а не рулетку.

Предварительно наносим малярный скотч для удобства. Находим центр — это легче чем на заднем бампере.

Ось установки по горизонтали примерно проходит через центр номерного знака.

• По горизонтали: два центральных датчика — 33 см от центра бампера, два боковых — в 70,5 см от центра.
• По вертикали: центральные датчики — в 8 см от верхнего края нижней решётки, боковые датчики — в 4 см от верхнего края чёрной окантовки ПТФ.

Сверлим отверстия с помощью фрезы из комплекта

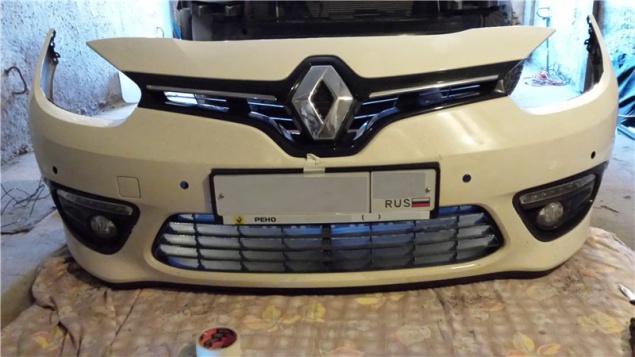

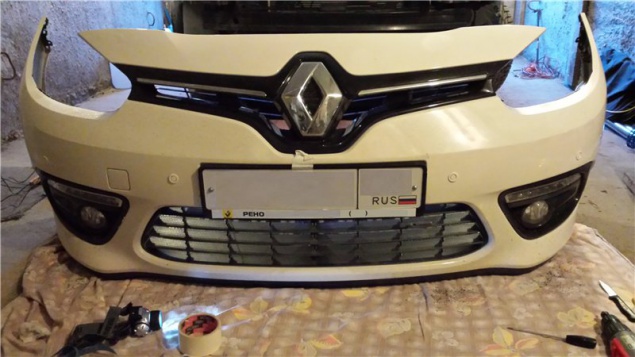

Примеряем и устанавливаем датчики. Не забудьте про маркировку. В данном случае датчики уже покрашены вместе с задними. Для покраски нужно использовать обезжириватель, краску, грунтовку для пластика, можно лак — все это продается в аэрозольных баллонах. Окрасить нужно только видимую часть датчиков, причем силиконовая окантовка должна остаться неокрашенной (либо очистить её после покраски). Номер краски узнаем на овальной табличке, подробнее о кодах краски Рено.

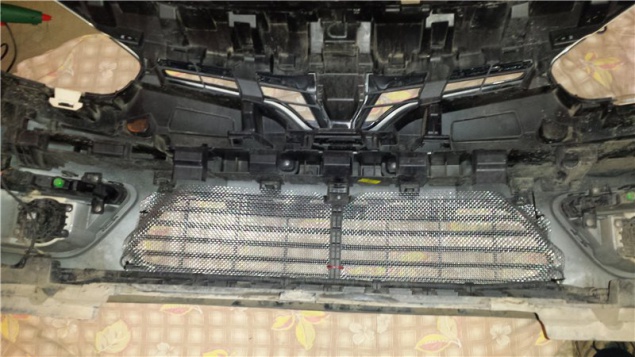

Вид с обратной стороны

Далее прокладываем провода внутри бампера и закрепляем их

Провода в салон заводите через моторный отсек, в случае прокладки через крыло может не хватить длины провода.

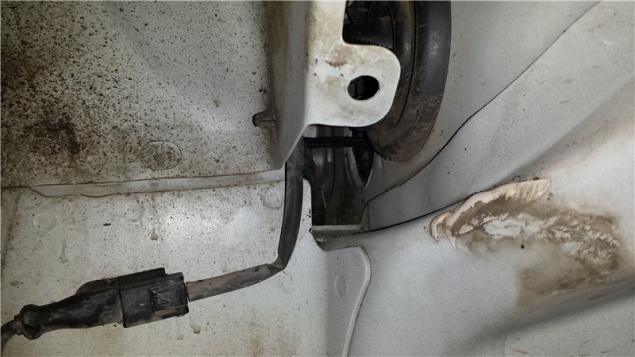

На фото заглушка для прокладки через неё проводов от датчиков парктроника в сторону салона и далее блока в багажнике

Для удобства, все провода от датчиков лучше связать стяжками, далее снять колесо, брызговик и подкрылок.

А от бампера до входа в салон можно проложить провода в гофре.

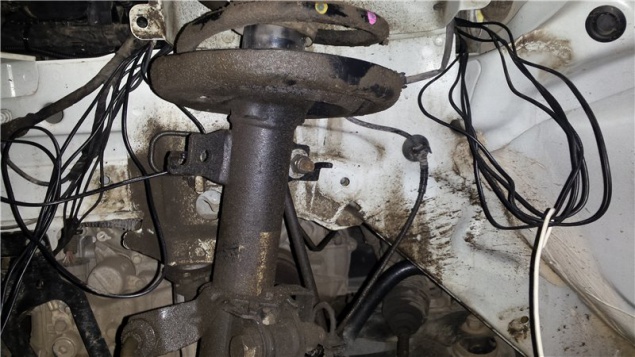

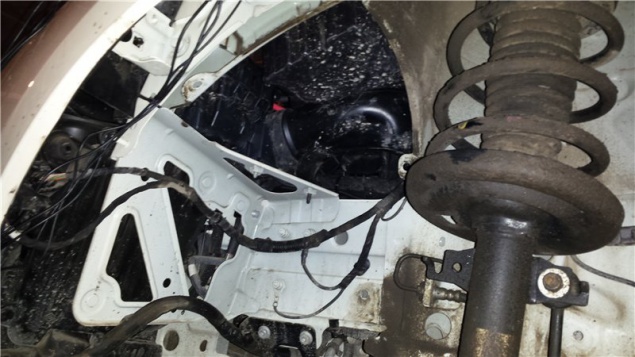

Вид со снятым подкрылком Рено Флюенс

Прокладываем провода в моторном отсеке, закрепляем, стойку обходим внутри моторного отсека

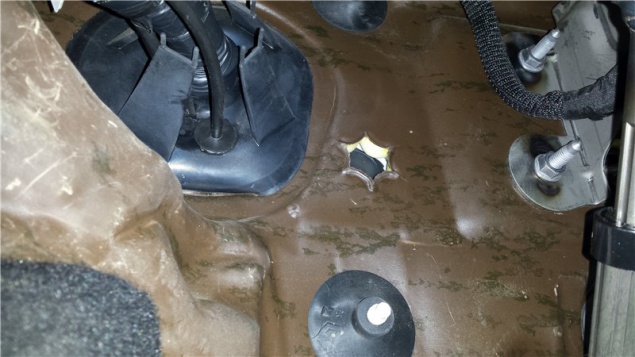

Вынимаем со стороны салона резиновую пробку-заглушку, делаем в ней отверстие для проводов и затягиваем их в салон.

Заглушка квадратная, при установке на место потребуется сноровка.

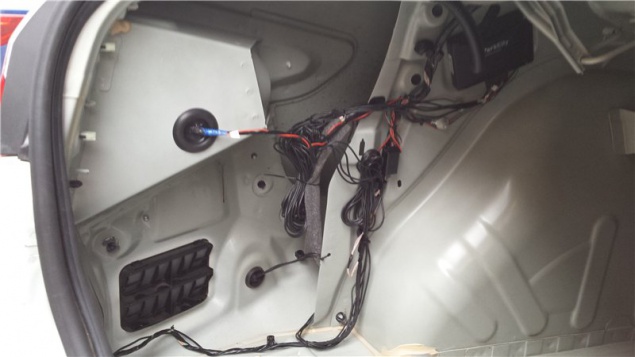

Далее проводим провода по салону, пластик снимается легко. Подключаем к блоку парктроников в багажнике.

Напомним, что это продолжение статьи об установке парктроника. Установка в задней части описана в отдельной статье

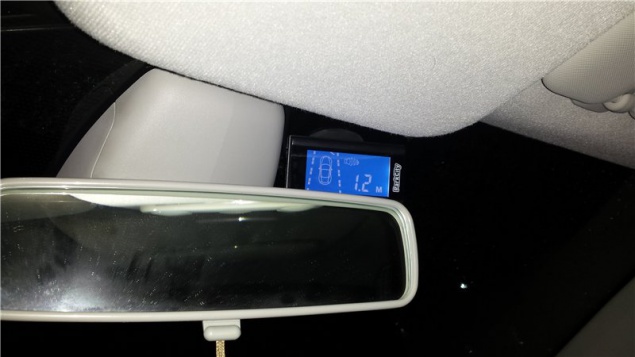

Проверяем работу.

Фото и описание: Half_Elf (Fluence-Club.ru)
