Доработка трапеции стеклоочистителей на Рено Логан
|
Целью доработки является модернизация тяги трапеции дворников для улучшения очистки лобового стекла
В стандартном варианте Renault Logan щетки стеклоочистителей чистят вот так:

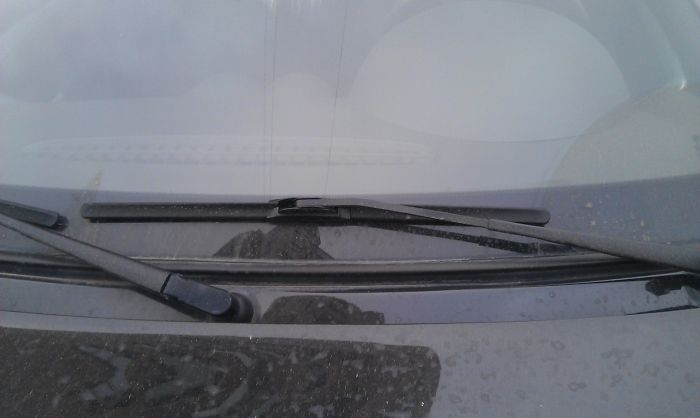

дворники оставляют треугольник в середине лобового стекла
После небольшой но достаточно трудоемкой доработки, дворники на Логане будут работать вот так:
Для работы потребуется набор инструментов, небольшие навыки и обязательно хороший сварщик.

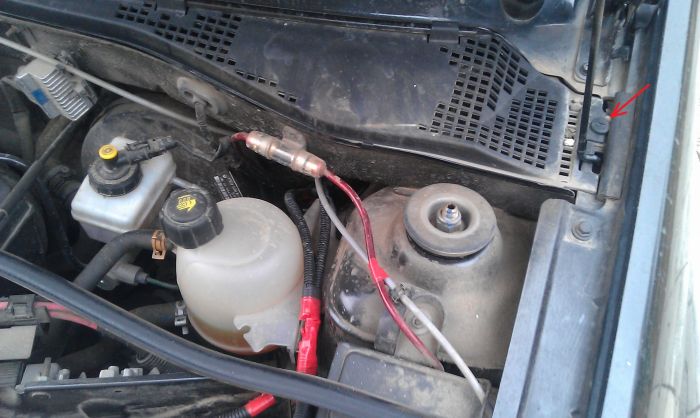

Для снятия нужной нам детали открываем капот и снимаем пистоны крепления пластиковой накладки:

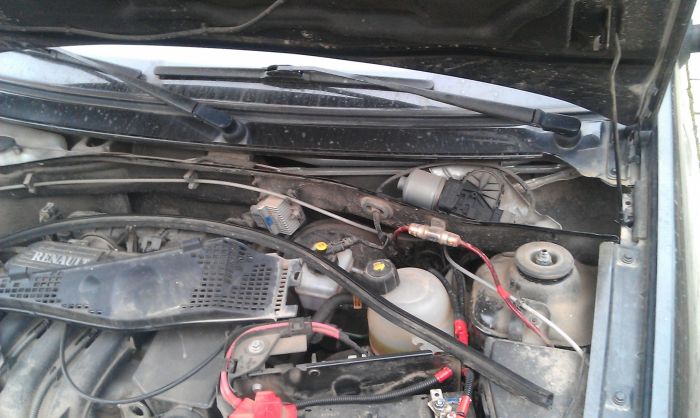

Снимаем уплотнитель капота и пластиковую решетку:
Запоминаем положение стеклоочистителей
Откручиваем гайку с шайбой поводков дворников:
Снимаем поводки дворников.
Для снятия их нужно тянуть вверх немного раскачивая из стороны в сторону.
Далее снимаем пластиковые накладки

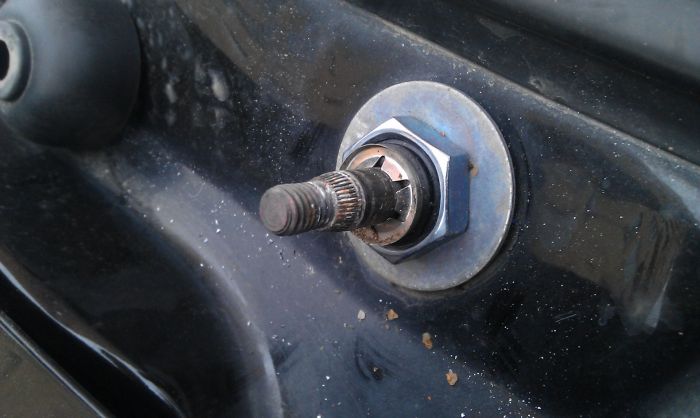

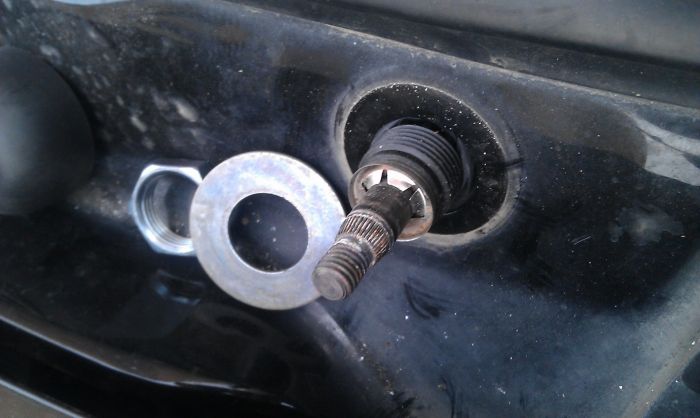

Откручиваем гайку, снимаем шайбу:

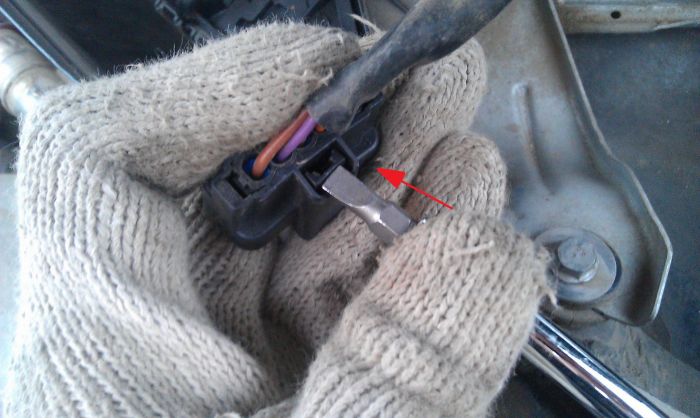

Снимаем разъем с блока мотора стеклоочистителей

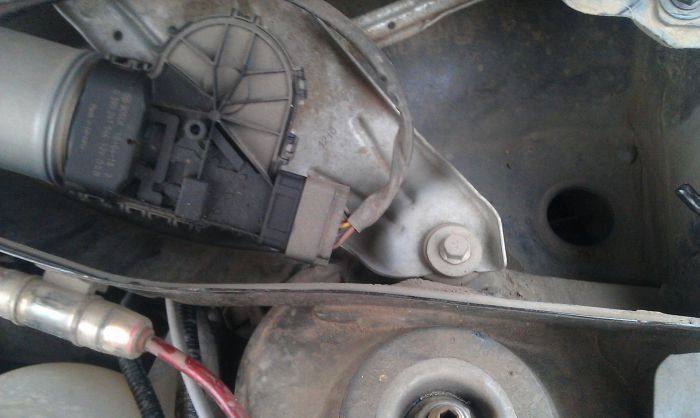

Откручиваем болт крепления мотора стеклоочистителей

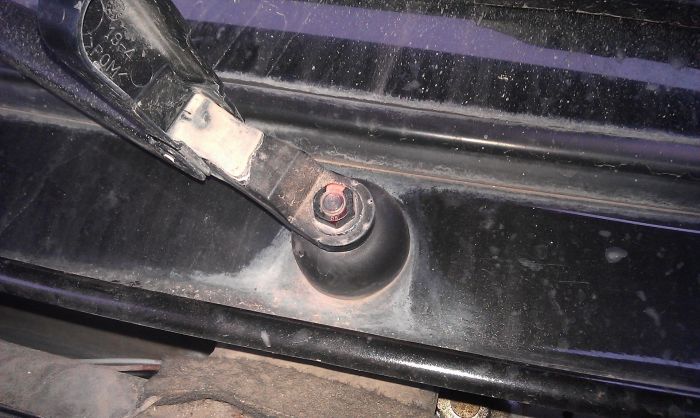

Далее снимаем гайку и шайбу на пассажирском рычаге стеклоочистителя
Для снятия его нужно тянуть вверх с помощью двух отверток, немного раскачивая из стороны в сторону. Никаких стопорных колец там нет. Простой шарнир.
Снимаем с шарнира рычага тягу, освободив ее.
Собственно сама доработка заключается в том, что нужно укоротить тягу на 6-8 мм.

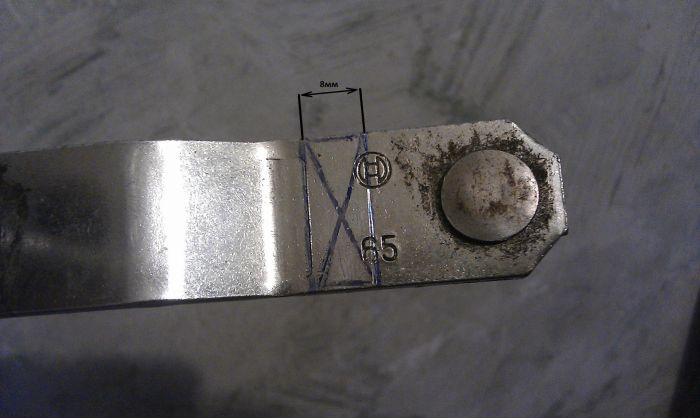

В данном случае было отрезано 8 мм.
Отрезаем и с помощью сварки соединяем в первоначальное состояние

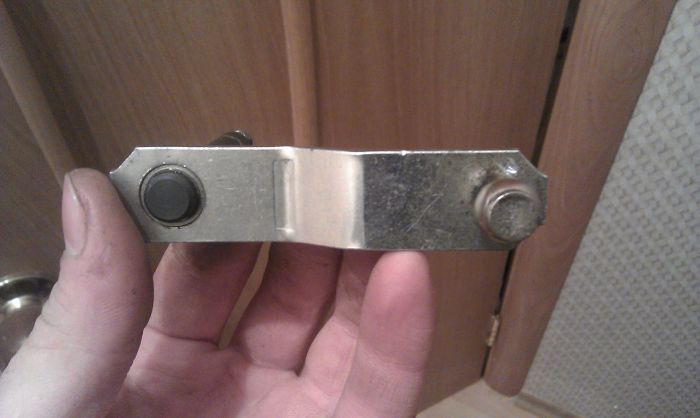

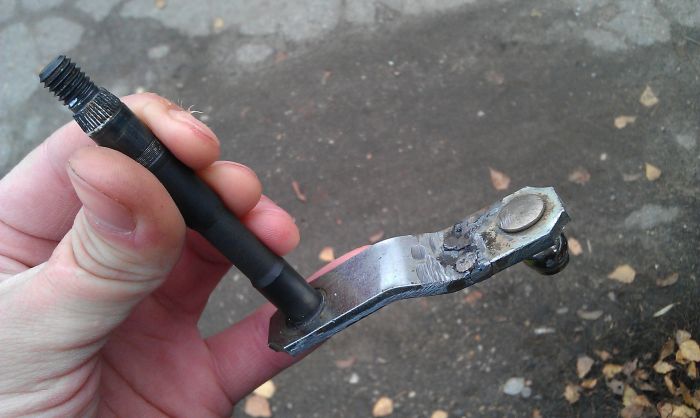

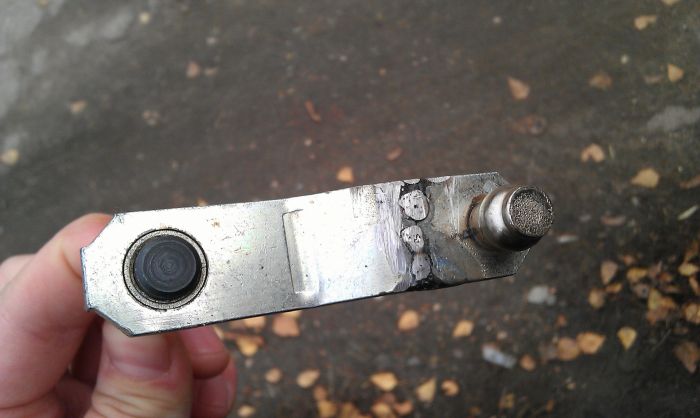

Для наглядности тяга ДО доработки и ПОСЛЕ

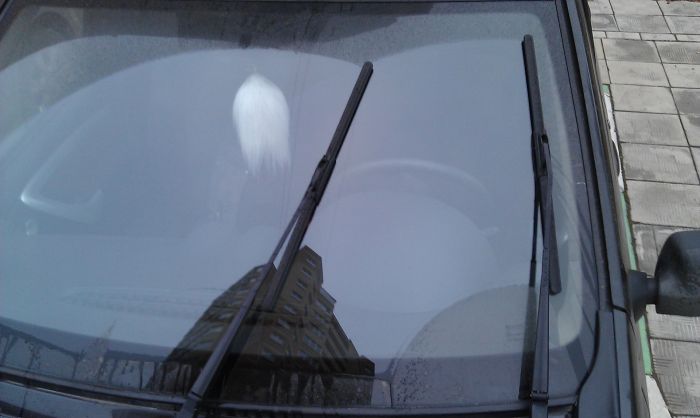

Производим сборку в обратном порядке. В результате получаем:
