Как сделать светодиодный стоп-сигнал на Duster
|
Порядок изготовления светодиодного стоп-сигнала.

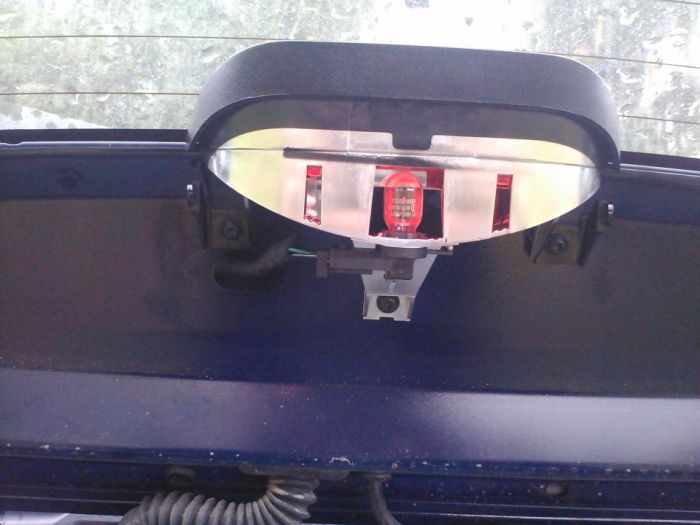

Снимаем пластиковую накладку центрального стоп-сигнала.
Она держится на двух фиксаторах по бокам.
Откручиваем три винта.
По умолчанию в Рено Дастер лампа дополнительного стоп-сигнала (верхний) - тип P 21/5W

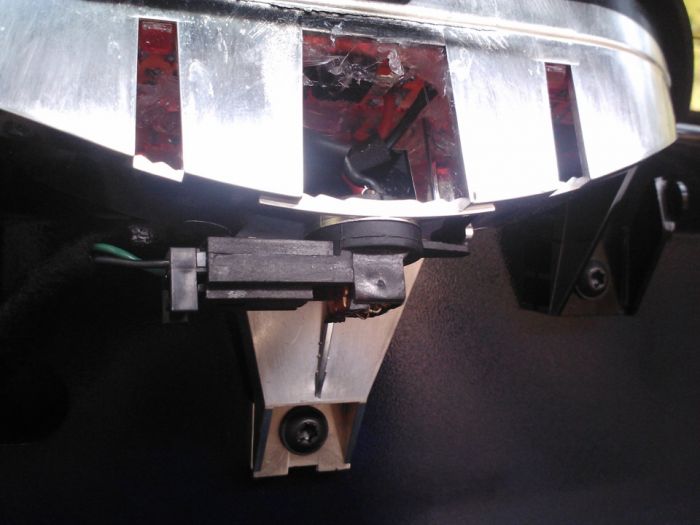

Корпус фонаря держится еще на защелках, которые нужно отстегнуть с помощью плоской отвертки. (см. фото ниже)

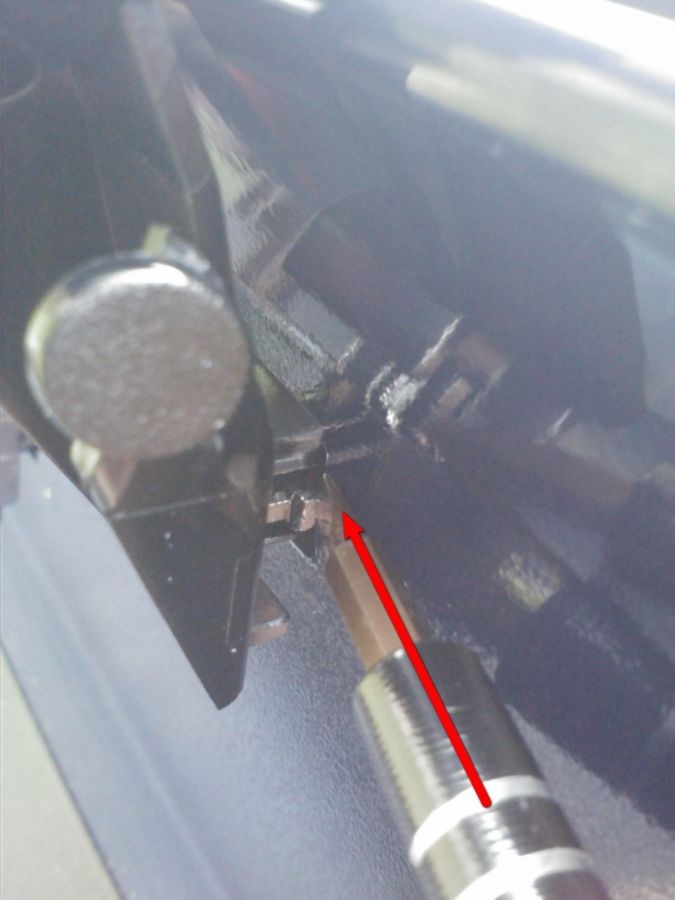

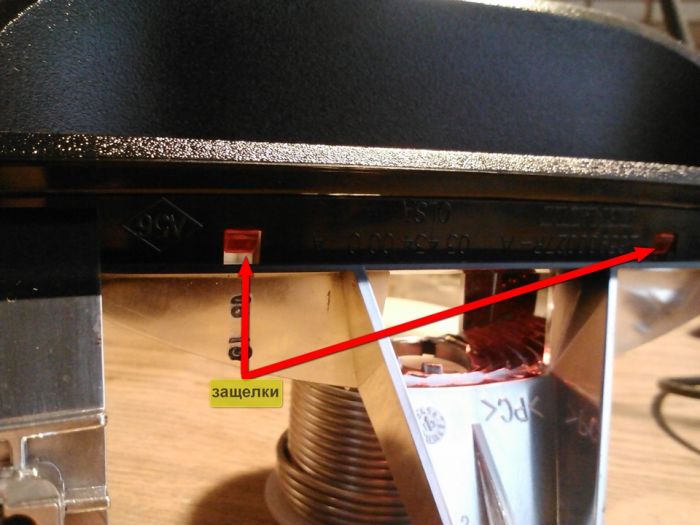

Для наглядности фото защелок:

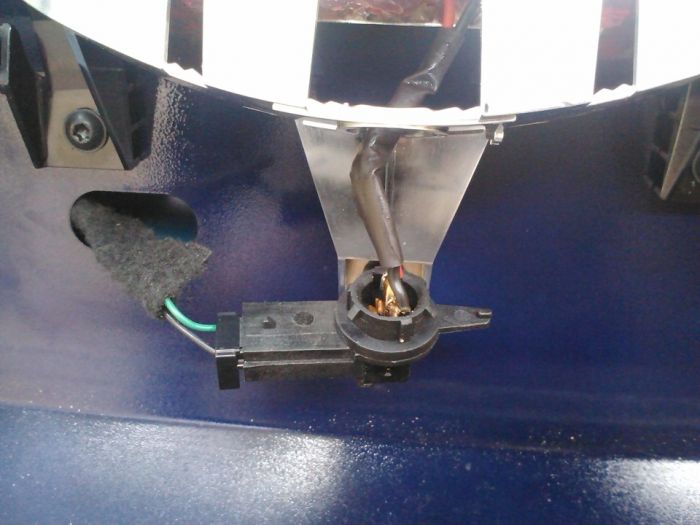

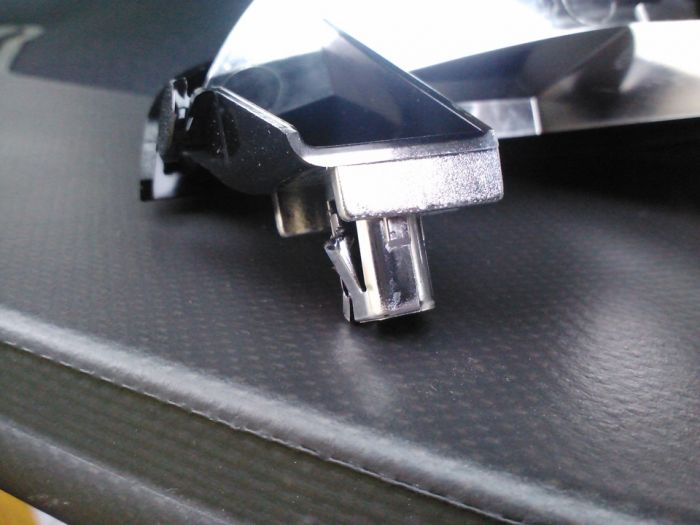

Далее отсоединяем разъем для дальнейшей работы

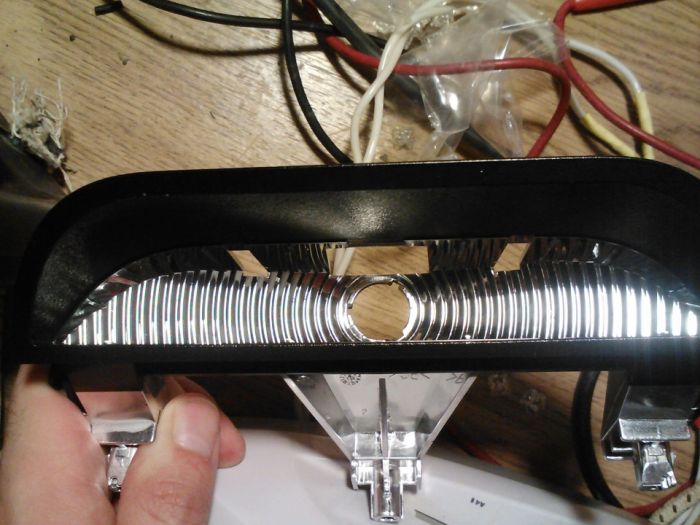

Разобрать корпус фонаря не сложно, стекло не приклеено, а тоже на фиксаторах

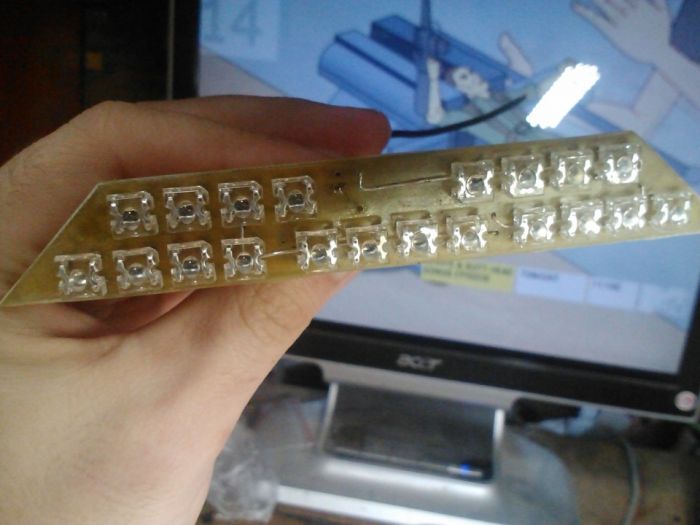

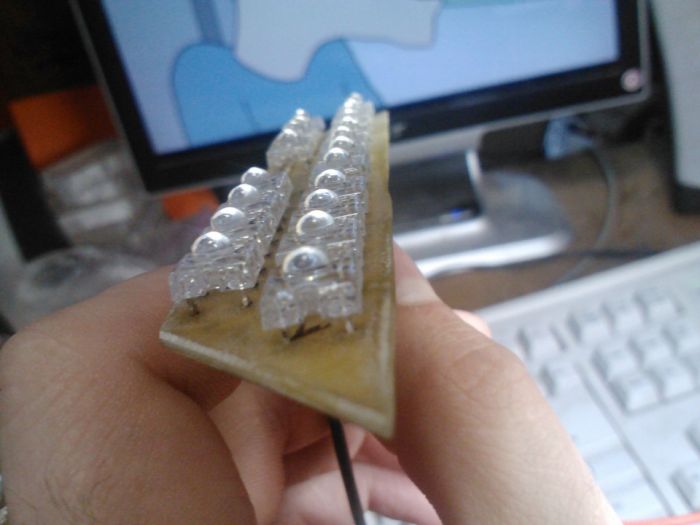

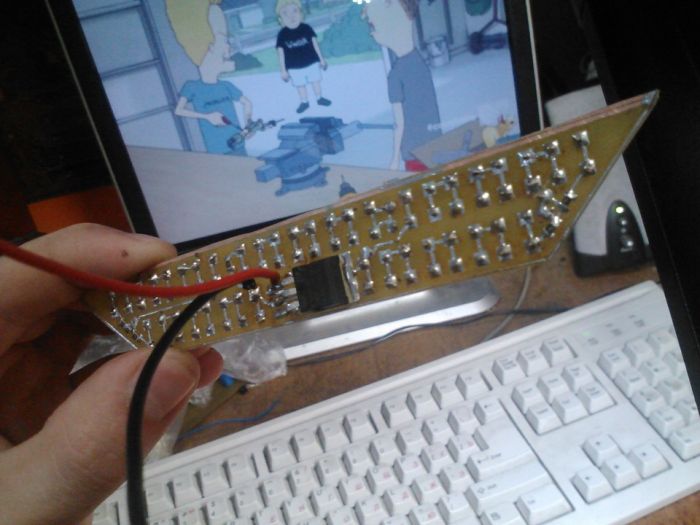

Далее замеряем размеры и изготовляем плату. Светодиоды использованы super flux с углом в 30 градусов:
Далее крепим плату в фонаре, проклеиваем герметиком, собираем фонарь в обратном порядке.

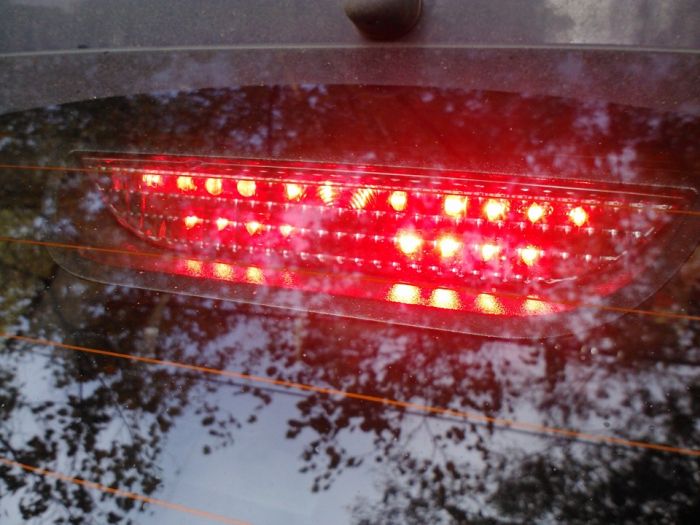

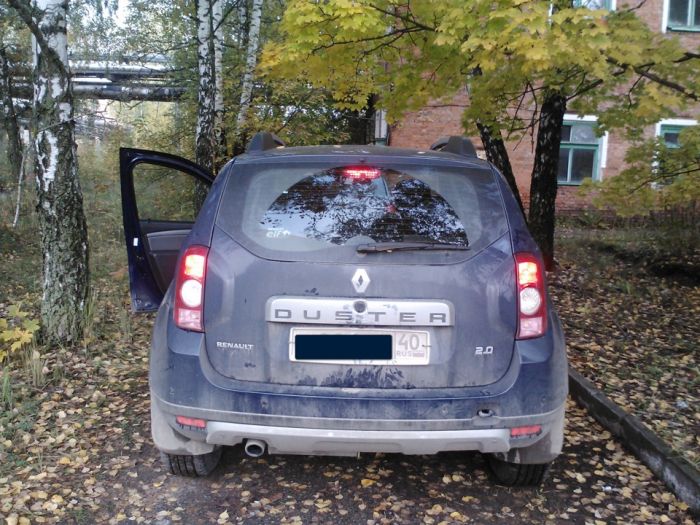

Полученный результат: задний центральный стоп-сигнал на Renault Duster стал светодиодным
автор: sammers (drive2.ru)
| Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже. |
| # 13 мая 2014 в 08:24 0 |
|
а по подробней схемку распайки с деталями какие используются,можно выложить?
|
| # 28 сентября 2016 в 12:39 0 |
|
Судя по фото пять линеек по четыре светодиода и простейший драйвер - стабилизатор тока (LM317 плюс один резистор). Ток 100 мА= 5 х 20 мА (пять линеек по стандартные 20 мА на каждый светодиод, точнее на каждую линейку). Номинал резистора рассчитывается по формуле I=1,2/R. Схема - гугл в помощь!
|
